Pengujian Bending

-

Pengujian Bending

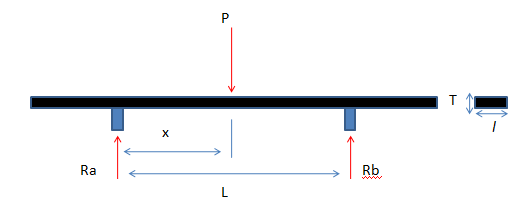

Pengujian bending dilakukan untuk mengetahui kekuatan material dalam pembebanan tekan secara terus menerus hingga spesimen bengkok. Pada pengujian bending ini menggunakan bentuk dan dimensi berdasarkan standar pengujian bending dari JIS Z2204


Gambar 3-17 Spesimen Uji Bending JIS Z2204

Dimana :

Thickness (t)

= Original Thickness

Width (W)

= 10mm min

Length (L)

= 150mm min


Dari pengujian bending didapatkan data berupa Pmaks dan AL yang kemudian dapat dimasukkan pada persamaan untuk mendapatkan nilai kekuatan bending.
